消防信號閥門
| 蝸輪溝槽信號蝶閥 |
 |
產品名稱： | 蝸輪溝槽信號蝶閥 | |||||
| 型號： | XD381X | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【蝸輪溝槽信號蝶閥】 | |||||||
蝸輪溝槽信號蝶閥詳細介紹
蝸輪溝槽信號蝶閥特點：
蝸輪溝槽信號蝶閥具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等特點。
蝸輪溝槽信號蝶閥用途：
蝸輪溝槽信號蝶閥，溝槽式（卡箍）連接的閥門是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。
蝸輪溝槽信號蝶閥性能參數：
公稱壓力：1.0-1.6MPa
殼體強度試壓：1.5-2.4-3.75
密封性能試壓：1.1-1.76-2.75
產品材質：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
適用介質：水、蒸汽、油品、空氣等
蝸輪溝槽信號蝶閥零件材料：
| 序號 | 名稱 | 國標標準 | |
| 1 | 閥體 | 球鐵 | QT450-10 |
| 2 | 閥板 | 球鐵 | QT450-10 |
| 3 | 橡膠 | EPDM | |
| 4 | 上軸 | 不銹鋼 | 1Cr13 |
| 5 | 下軸 | 不銹鋼 | 1Cr13 |
| 6 | O形圈 | 丁腈橡膠 | |
| 7 | 定位齒盤 | 碳鋼 | 45# |
| 8 | 手柄 | 瑪鋼 | |
| 9 | 絲堵 | 碳鋼 | 45# |

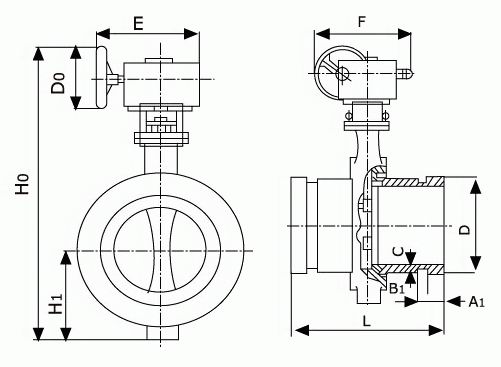

蝸輪溝槽信號蝶閥結構圖：
蝸輪溝槽信號蝶閥安裝尺寸：
| 規格 | 尺寸 (mm) | ||||||
| mm | inch | A | B | C | D | E | F |
| 50 | 2 | 81 | 60 | 8 | 16 | 85 | 57 |
| 65 | 2.5 | 97 | 73 | 8 | 16 | 106 | 65 |
| 80 | 3 | 97 | 89 | 8 | 16 | 113 | 75 |
| 100 | 4 | 116 | 114 | 10 | 16 | 135 | 90 |
| 125 | 5 | 148 | 141 | 10 | 16 | 148 | 110 |
| 150 | 6 | 148 | 168 | 10 | 16 | 181 | 124 |
| 200 | 8 | 134 | 219 | 11 | 19 | 204 | 155 |
| 250 | 10 | 159 | 273 | 13 | 19 | 230 | 190 |
| 300 | 12 | 166 | 324 | 13 | 19 | 270 | 230 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【蝸輪溝槽信號蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
