消防閘閥
| 明桿消防閘閥 |
 |
產品名稱： | 明桿消防閘閥 | |||||
| 型號： | RRHX、RRCX、XZ41X | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | 球鐵、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【明桿消防閘閥】 | |||||||
明桿消防閘閥詳細介紹
明桿消防閘閥用途概述:
明桿消防閘閥用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開啟程度，以便能在較遠處判別閥門的開度，及時采取相應措施。啟閉迅速可靠，故常應用于消防系統。
明桿消防閘閥產品特點:
1、整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠性，壽命長。
2、重量輕：閥體采用球鐵制成，重量輕、安裝方便。
3、平底閥坐：地步采用與水管相同的平底式閥坐設計，不產生雜物淤積，密封更可靠。
4、耐腐蝕：內腔采用無毒環氧樹脂涂裝，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5、三“O”密封：閥桿采用三道O型環密封，磨擦阻力小，開關輕巧，不漏水。
明桿消防閘閥性能參數：
公稱壓力：1.0～1.6MPa
公稱通經：50～400mm
工作溫度：0～80℃
閥門材質：鑄鐵、球鐵、鑄鋼等
閥門材質：鑄鐵、球鐵、鑄鋼等
適用介質：水、油、氣等
法蘭標準：GB/T 17241.6、GB9113
試驗標準：GB13927、AP1598
明桿消防閘閥主要零件材料:
| 序號 | 零件名稱 | 材質 |
|---|---|---|
| 1 | 手輪 | 可鍛鑄鐵 |
| 2 | 閥桿螺母 | 銅合金 |
| 3 | 支架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 4 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
| 5 | 密封圈 | 丁腈橡膠、三元乙丙 |
| 6 | 閥桿 | 不銹鋼 |
| 7 | 中口墊 | 丁腈橡膠、三元乙丙 |
| 8 | 閘扳 | 球墨鑄鐵+三元乙丙或丁腈橡膠 |
| 9 | 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |

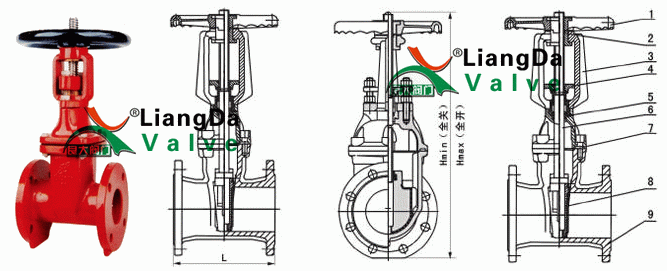

明桿消防閘閥結構圖：
明桿消防閘閥外形尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Hmin （全關） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| Hmix （全開） | 374 | 389 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
