消防流量計
| 法蘭超聲波流量計 |
 |
產品名稱： | 法蘭超聲波流量計 | |||||
| 型號： | XFS | ||||||
| 口徑： | DN50-600 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【法蘭超聲波流量計】 | |||||||
法蘭超聲波流量計詳細介紹
法蘭超聲波流量計產品概述：
法蘭超聲波流量計主要用于消防管道等需要測量的液體介質當中，超聲波流量計原理是利用超聲波換能器發送和接收超聲波在順流和逆流介質中的傳播時間差來測得介質的流速，順流方向超聲波流速會加大，逆流方向超聲波速度會減小，則同樣的傳播距離就會有不同的傳播時間，根據這個時間，來獲得流速，然后通過流速來計算流量。超聲波流量計極低的始動流量，最低可測流速達0.01m/s。超低功耗設計，功耗小于0.00055W，電池供電可連續工作6～10年。采用超聲波傳感器，無機械轉動部分，10年免維護設計。雙向流量均可測量，測量管段模具鑄造，保證無泄漏。測量精度±1%、±2%、±3%可選。
法蘭超聲波流量計產品特點：
1、流量計結構緊湊、堅固、精度高。
2、有4～20mA或0～20m輸出，可帶RS-232通訊或RS-485通訊。
3、OTC輸出正、負、凈累積流量脈沖信號或瞬時流量頻率信號。
4、有聲音報警提示功能，自動記憶前64日，前64個月，前5年的累積流量。
5、可輸入5路模擬電流信號。
6、全中文液晶顯示瞬時流量及正、負、凈累積流量、流速、時間、模擬輸入等數據。
7、繼電器可輸出近20種源信號。
法蘭超聲波流量計工作原理：
法蘭超聲波流量計是基于傳播速度差法超聲測量而研制的，通過傳感器向流體發射超聲信號，在其受到流體流動影響之后在接收此超聲信號并將檢測結果用于流量測量的計量器具。該儀表集測量、積算、顯示于一體，采用微功耗技術，可實現最小流量（軟件可調）的準確測量，同時儀表具有體積小、穩定性好、抗干擾能力強等特點。儀表具有多種編程功能，可靈活控制水泵起停。超聲測流技術，可實現多角度安裝，儀表測量不受影響，同時使管道壓力損失降到最低。
法蘭超聲波流量計外形結構圖：

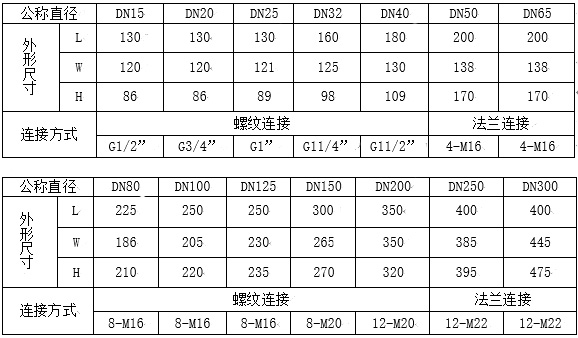

法蘭超聲波流量計連接尺寸：
法蘭超聲波流量計測量原理：
流量計以測量聲波在流動介質中傳播的時間與流量的關系為原理。通常認為聲波在流體中的實際傳播速度是由介質靜止?fàn)顟B(tài)下聲波的傳播速度和流體軸向平均流速在聲波傳播方向上的分量組成。如下示意圖所示，順流和逆流傳播時間與各量之間的關系是：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【法蘭超聲波流量計】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
