焊接過濾器
| 焊接籃式過濾器 |
 |
產品名稱： | 焊接籃式過濾器 | |||||
| 型號： | SBL15H | ||||||
| 口徑： | DN25-600 | ||||||
| 壓力： | PN1.0-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼、雙相鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【焊接籃式過濾器】 | |||||||
焊接籃式過濾器詳細介紹
焊接籃式過濾器產品概述：
焊接籃式過濾器是一種由帶進、出液口的筒體和過濾籃以及蓋在殼體上表面上的蓋板等部件組成的直通平底籃式過濾器，它的蓋板通過多套螺栓結構擰緊固定到焊接在殼體頂端與之配套的連接法蘭上，并在兩者接觸外圍設置有密封圈，其筒體內部呈30°~60°角度斜置焊裝有橢圓環形隔離板，過濾籃套裝在其上，過濾籃由帶提手的斜口型濾框和密布有過濾孔的濾網兩部分組成，濾框頂部平面也為橢圓形，并與隔離板呈相配合的斜度，從而將液體進口和出口分隔開來，使得帶有固體雜質顆粒的介質必須先由進液口進入濾籃經濾網過濾干凈后，才可從出液口流出。產品進出口端部連接形式為焊接，可根據工況需要設計成對焊或承插焊。

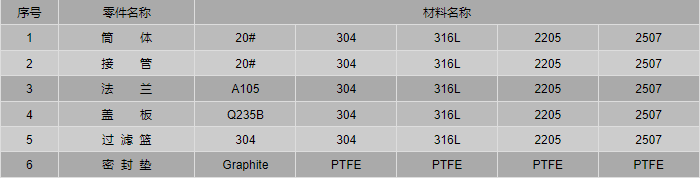

焊接籃式過濾器零件材料：

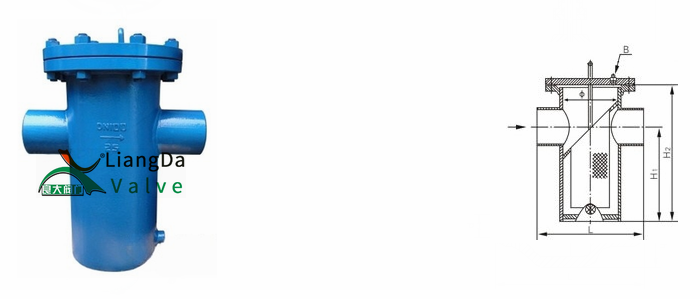

焊接籃式過濾器外形結構圖：
焊接籃式過濾器外形尺寸表：
焊接籃式過濾器訂貨參數：
尊敬的客戶！如果您需要訂購我公司焊接籃式過濾器產品，咨詢時請說明法蘭執行標準、公稱直徑、公稱壓力、殼體材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
