當前位置：首頁 >> 阻火器
>> 儲罐阻火器 >> ZGB-1波紋儲罐阻火器 更新時間 2024-12-22 0:09:01
儲罐阻火器
| ZGB-1波紋儲罐阻火器 |
 |
產品名稱： | ZGB-1波紋儲罐阻火器 | |||||
| 型號： | ZGB-1 | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.6-2.5MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【ZGB-1波紋儲罐阻火器】 | |||||||
ZGB-1波紋儲罐阻火器詳細介紹
ZGB-1波紋儲罐阻火器產品概述：
ZGB-1波紋型阻火器，用于安裝原油，汽油、煤油、柴油、芳烴，硫等固定頂式儲罐上的重要安全設備。它的功能是允許易燃易爆氣體通過，對火焰有阻止窒息作用。該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。易檢修，安裝方便，檢查時不用拆卸呼吸閥。耐燒性能合格，耐燒試驗1小時無回火現象。阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
ZGB-1波紋儲罐阻火器工作原理：
ZGB-1波紋儲罐阻火器零件材料：

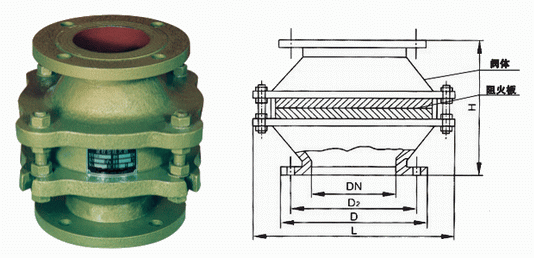

ZGB-1波紋儲罐阻火器外形結構圖：
ZGB-1波紋型阻火器通常與機械呼吸閥配套使用，其主要功能是允許易燃爆氣體通過、對外界傳入儲罐的火焰起有阻止窒息的作用。通常安裝在輸送或排放易燃易爆氣體的儲罐和管線上，是用來防止易燃氣體、液體的火焰和防止回火而引起危險意外發生的安全裝置。
ZGB-1波紋儲罐阻火器零件材料：
閥體材料
|
碳鋼WCB、不銹鋼304、316、
|
阻火芯件材料
|
不銹鋼防爆阻火波紋板
|
密封件材料
|
耐油石棉橡膠、四氟PTFE
|
環境溫度℃
|
≤480
|
公稱壓力(MPa)
|
0.6~5.0
|
防爆級別
|
BS5501:ⅡA、ⅡB、ⅡC
|
ZGB-1波紋儲罐阻火器國標法蘭連接尺寸： GB、JB：
規格
|
安裝尺寸（mm）
|
||||
D2
|
D
|
L
|
H
|
N-d
|
|
DN50
|
Φ110
|
Φ140
|
220
|
235
|
4×14
|
DN80
|
Φ150
|
Φ185
|
280
|
270
|
4×18
|
DN100
|
Φ170
|
Φ205
|
325
|
275
|
4×18
|
DN150
|
Φ225
|
Φ260
|
425
|
290
|
8×18
|
DN200
|
Φ280
|
Φ315
|
495
|
305
|
8×18
|
DN250
|
Φ335
|
Φ370
|
595
|
320
|
12×18
|
DN300
|
Φ395
|
Φ435
|
655
|
405
|
12×23
|
規格
|
安裝尺寸（mm）
|
||||
D2
|
D
|
L
|
H
|
N-d
|
|
2"
|
Φ120.5
|
Φ152
|
220
|
235
|
4×19
|
3"
|
Φ152.5
|
Φ190
|
280
|
270
|
4×19
|
4"
|
Φ190.5
|
Φ229
|
325
|
275
|
8×19
|
6"
|
Φ241.5
|
Φ279
|
425
|
290
|
8×22
|
8"
|
Φ298.5
|
Φ343
|
495
|
305
|
8×22
|
10"
|
Φ362
|
Φ406
|
595
|
320
|
12×25
|
12"
|
Φ432
|
Φ483
|
655
|
405
|
12×25
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【ZGB-1波紋儲罐阻火器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
