當前位置：首頁 >> 波紋管閥門
>> 波紋管閘閥 >> 德標波紋管閘閥 更新時間 2024-12-22 0:04:03
波紋管閘閥
| 德標波紋管閘閥 |
 |
產品名稱： | 德標波紋管閘閥 | |||||
| 型號： | WZ41H | ||||||
| 口徑： | DN15-500 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【德標波紋管閘閥】 | |||||||
德標波紋管閘閥詳細介紹
德標波紋管閘閥結構特點：
1、關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。
1、閥門設計和制造按DIN EN 12288-2003
2、閥門的試驗和檢驗按 DIN EN 12266 2003
3、閥門的結構長度按 DIN EN 558-1 1995
4、閥門的連接法蘭按 DIN EN 1092-1 2002
德標波紋管閘閥性能規范：
德標波紋管閘閥性能規范：
公稱壓力(MPa) |
殼體試驗壓力 (Mpa) |
密封壓力試驗(Mpa) |
適用溫度(℃) |
適用介質 |
1.6 |
2.4 |
1.76 |
HT:-10~300℃ |
水 |
2.5 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |

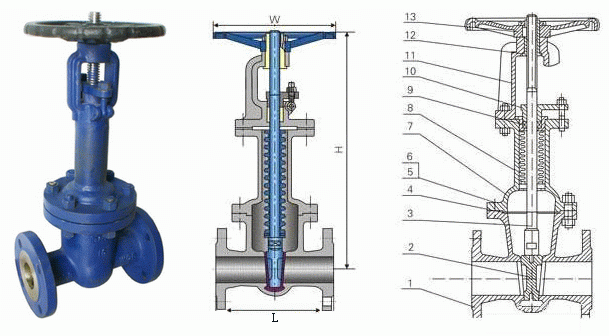

德標波紋管閘閥外形結構圖：
德標波紋管閘閥連接尺寸：
口徑（DN） |
L |
D |
D1 |
D2 |
b |
f |
H |
孔數-大小 |
40 |
240 |
150 |
110 |
88 |
18 |
3 |
473 |
4-18 |
50 |
250 |
165 |
125 |
102 |
20 |
3 |
524 |
4-18 |
65 |
270 |
185 |
145 |
122 |
22 |
3 |
567 |
8-18 |
80 |
280 |
200 |
160 |
138 |
24 |
3 |
655 |
8-18 |
100 |
300 |
235 |
190 |
162 |
24 |
3 |
833 |
8-22 |
125 |
325 |
270 |
220 |
188 |
26 |
3 |
908 |
8-26 |
150 |
350 |
300 |
250 |
218 |
28 |
3 |
1006 |
8-26 |
200 |
400 |
360 |
310 |
278 |
30 |
3 |
1423 |
12-26 |
250 |
450 |
425 |
370 |
335 |
32 |
3 |
1708 |
12-30 |
300 |
500 |
485 |
430 |
395 |
34 |
4 |
2117 |
16-30 |
350 |
550 |
555 |
490 |
450 |
38 |
4 |
2400 |
16-33 |
400 |
600 |
620 |
550 |
505 |
40 |
4 |
2707 |
16-36 |
450 |
650 |
670 |
600 |
548 |
42 |
4 |
2835 |
20-36 |
500 |
700 |
730 |
660 |
566 |
44 |
4 |
3169 |
20-36 |
600 |
800 |
845 |
770 |
670 |
46 |
5 |
4053 |
20-39 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【德標波紋管閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
