熱動力式疏水閥
| CS19H、CS69H熱動力式蒸汽疏水閥 |
 |
產品名稱： | CS19H、CS69H熱動力式蒸汽疏水閥 | |||||
| 型號： | CS19H、CS69H | ||||||
| 口徑： | DN15-50 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【CS19H、CS69H熱動力式蒸汽疏水閥】 | |||||||
CS19H、CS69H熱動力式蒸汽疏水閥詳細介紹
CS19H、CS69H熱動力式蒸汽疏水閥產品概述：
CS19H、CS69H熱動力式蒸汽疏水閥是一種依靠蒸汽和凝結水通過閥孔時的流速和體積變化的不同熱力學性質，使閥片上下產生不同壓差，驅動閥片開關閥座孔，從而達到阻汽排水目的的Y型熱動力型蒸汽疏水閥，其開始通汽時，空氣和凝結水流入閥內，通過凝結水入口將閥片往上推，從凝結水出口排出凝結水和初始進入疏水閥的空氣，然后，蒸汽進入疏水閥，由于蒸汽從閥片下面流過的速度比凝結水流過的速度大得多，根據伯努里定理，閥片下面的壓力降低，在閥片上的變壓室內蒸汽壓力作用下，使疏水閥關閉，閥關閉后，來自蒸汽管道的凝結水逐漸聚積在閥片下方，變壓室內的壓力也會因閥蓋向大氣散熱，而漸漸降低，最終入口凝結水依靠自身壓力推動閥片抬起，將關閉后閥片下方產生的凝結水從凝結水出口排除，蒸汽疏水閥開閥，在重復上述關閥開閥過程的同時，僅把產生的凝結水排除出去，達到阻汽排水的效果，從而發揮了蒸汽疏水閥的節能作用。

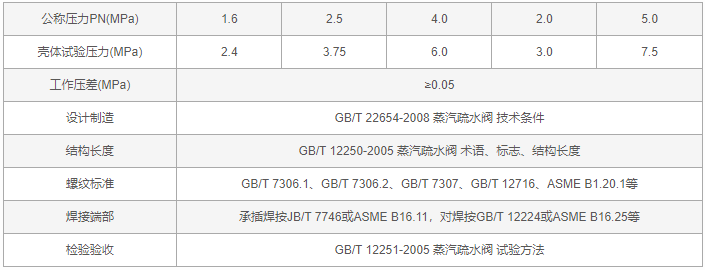

CS19H、CS69H熱動力式蒸汽疏水閥技術規范：

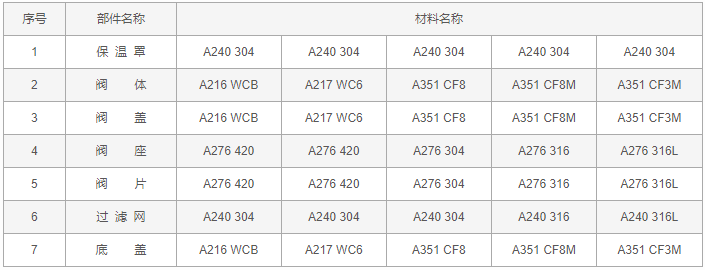

CS19H、CS69H熱動力式蒸汽疏水閥零件材料：

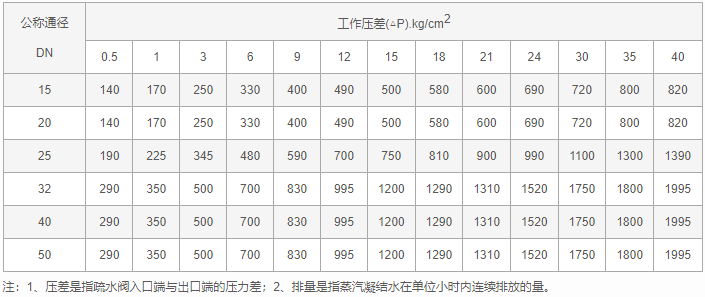

CS19H、CS69H熱動力式蒸汽疏水閥排水量表：

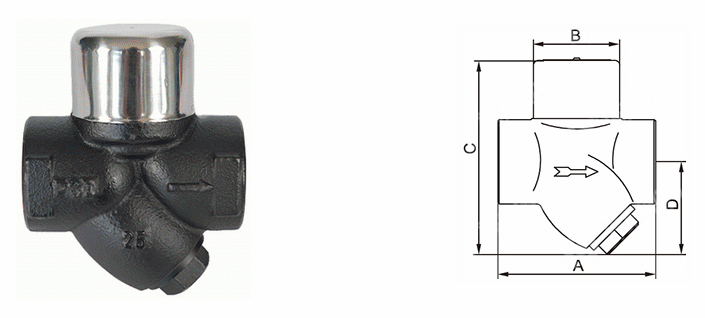

CS19H、CS69H熱動力式蒸汽疏水閥外形結構圖：

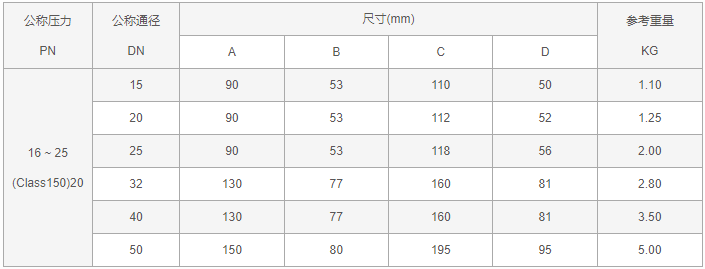

CS19H、CS69H熱動力式蒸汽疏水閥外形尺寸表：
CS19H、CS69H熱動力式蒸汽疏水閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司CS19H、CS69H熱動力式蒸汽疏水閥產品，咨詢時請說明工作壓力、工作壓差、閥體材料、內件材質、公稱尺寸和公稱壓力等，本產品連接方式可采用螺紋或承插焊等。
