當前位置：首頁 >> 保溫閥門
>> 保溫球閥 >> 夾套保溫球閥 | 夾套保溫球閥 |
 |
產品名稱： | 夾套保溫球閥 | |||||
| 型號： | BQ41H | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【夾套保溫球閥】 | |||||||
夾套保溫球閥詳細介紹
夾套保溫球閥產品概述：
夾套保溫球閥也稱夾套球閥，是在球閥的基礎上焊裝金屬夾套，該產品具有良好的保溫保冷特性，且閥門的通徑和管徑一至，介質呈直線流動，阻力小，最適合輸送容易凝固、高粘度的液體介質，同時又能有效降低管路中介質的熱量損失。此閥采用一體式夾套設計，更能均勻地保溫、保冷，夾套、閥體外側與夾套接管焊接，并采用螺紋式連接方式，其允許蒸汽或冷水的最高壓力為1.0MPa，主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
夾套保溫球閥零件材料：
序號 |
零件名稱 |
材料名稱 |
||||
1 |
閥體 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
2 |
球體 |
2Cr13 |
F304 |
F304L |
F316 |
F316L |
3 |
閥座 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
4 |
閥座支承 |
25 |
304 |
304L |
316 |
316L |
5 |
O形圈 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
6 |
閥桿 |
2Cr13 |
F304 |
F304L |
316 |
F316L |
7 |
填料 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
8 |
閥桿軸承 |
PTFE+304 |
PTFE+304 |
PTFE+304L |
PTFE+316 |
PTFE+316L |
9 |
填料壓環 |
1Cr13 |
304 |
304L |
316 |
316L |
10 |
夾套 |
25 |
304 |
304L |
316 |
316L |
11 |
夾套接管 |
2Cr13 |
304 |
304L |
316 |
316L |

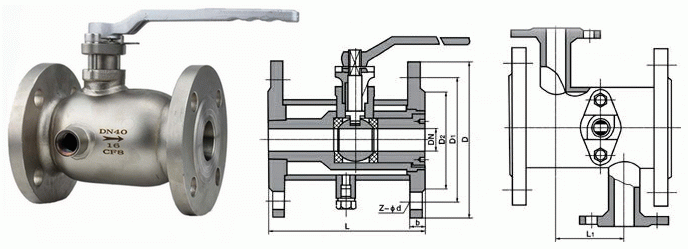

夾套保溫球閥外形結構圖：
夾套保溫球閥連接尺寸：
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
主要外型及連接尺寸 |
夾套螺紋 連接尺寸 |
配應法蘭 DN(mm) |
||||||
L |
L1 |
D |
D1 |
D2 |
b |
Z-Φd |
||||
1.6 |
15 |
108 |
45 |
135 |
100 |
78 |
16 |
4-18 |
G3/8 |
32 |
20 |
117 |
55 |
145 |
110 |
85 |
16 |
4-18 |
G3/8 |
40 |
|
25 |
127 |
65 |
160 |
125 |
100 |
16 |
4-18 |
G1/2 |
50 |
|
32 |
140 |
78 |
180 |
145 |
120 |
18 |
8-18 |
G1/2 |
65 |
|
40 |
165 |
85 |
180 |
145 |
120 |
18 |
8-18 |
G1/2 |
65 |
|
50 |
178 |
100 |
195 |
160 |
135 |
19 |
8-18 |
G1/2 |
80 |
|
65 |
203 |
120 |
245 |
210 |
185 |
21 |
8-18 |
G1/2 |
125 |
|
80 |
229 |
135 |
280 |
240 |
210 |
23 |
8-23 |
G1/2 |
150 |
|
100 |
254 |
155 |
335 |
295 |
265 |
24 |
8-23 |
G1/2 |
200 |
|
125 |
267 |
185 |
335 |
295 |
265 |
24 |
12-23 |
G1/2 |
200 |
|
150 |
292 |
210 |
405 |
355 |
320 |
28 |
12-25 |
G1/2 |
250 |
|
200 |
330 |
265 |
520 |
470 |
435 |
32 |
16-25 |
G3/4 |
350 |
|
2.5 |
15 |
108 |
45 |
135 |
100 |
78 |
18 |
4-18 |
G3/8 |
32 |
20 |
117 |
55 |
145 |
110 |
85 |
18 |
4-18 |
G3/8 |
40 |
|
25 |
127 |
65 |
160 |
125 |
100 |
20 |
4-18 |
G1/2 |
50 |
|
32 |
140 |
78 |
180 |
145 |
120 |
20 |
8-18 |
G1/2 |
65 |
|
40 |
165 |
85 |
180 |
145 |
120 |
22 |
8-18 |
G1/2 |
65 |
|
50 |
178 |
100 |
195 |
160 |
135 |
22 |
8-18 |
G1/2 |
80 |
|
65 |
203 |
120 |
230 |
190 |
160 |
26 |
8-25 |
G1/2 |
125 |
|
80 |
229 |
135 |
300 |
250 |
218 |
28 |
8-25 |
G1/2 |
150 |
|
100 |
254 |
155 |
360 |
310 |
278 |
30 |
12-25 |
G1/2 |
200 |
|
125 |
267 |
185 |
425 |
370 |
332 |
30 |
12-25 |
G1/2 |
200 |
|
150 |
292 |
210 |
425 |
370 |
332 |
32 |
12-30 |
G1/2 |
250 |
|
200 |
330 |
265 |
550 |
490 |
448 |
40 |
16-34 |
G3/4 |
350 |
|
