當前位置：首頁 >> 平衡閥
>> 手動平衡閥 >> KPF大連式平衡閥 更新時間 2024-12-22 0:06:28
手動平衡閥
| KPF大連式平衡閥 |
 |
產品名稱： | KPF大連式平衡閥 | |||||
| 型號： | KPF | ||||||
| 口徑： | DN15-600 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【KPF大連式平衡閥】 | |||||||
KPF大連式平衡閥詳細介紹
KPF大連式平衡閥產品概述：
KPF大連式平衡閥是一種具有特殊功能的調節型閥門，具有良好的流量特性，能夠合理地分配流量，實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。由于該閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了“大流量，小溫差”的不合理現象。KPF大連式平衡閥適用范圍：
KPF大連式平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。

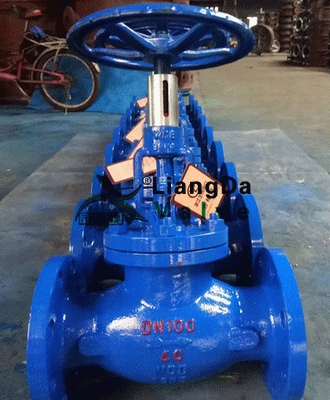

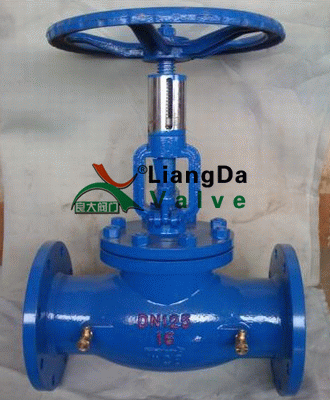

KPF大連式平衡閥產品實物圖：
KPF大連式平衡閥技術參數：
| 公稱壓力PN（MPa） | 試驗壓力（MPa） | 工作壓力（MPa） | 工作介質 | 介質溫度(℃) | ||
| 殼體 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水、蒸汽 | ≤200 |
KPF大連式平衡閥零件材料：
| 零件名稱 | 閥體、閥蓋、閥瓣、 手輪、填料壓套 |
閥桿 | 密封圈 | 螺母 | 墊圈 | 填料 |
| 材質 | 優碳鋼、灰鑄鐵 | 不銹鋼 | 不銹鋼 | 鑄鋼 | 橡膠石棉板 | 膨脹石墨 |

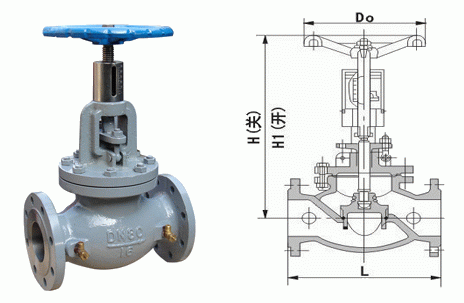

KPF大連式平衡閥外形結構圖：
KPF大連式平衡閥連接尺寸：
| 型號 | 公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
尺寸（mm） | |||
| L | H | H1 | DO | |||
| KPF-16 | 1.6 | 15 | 130 | 150 | 160 | 80 |
| 20 | 150 | 160 | 170 | 80 | ||
| 25 | 160 | 182 | 197 | 120 | ||
| 32 | 180 | 192 | 210 | 140 | ||
| 40 | 200 | 250 | 275 | 160 | ||
| 50 | 230 | 264 | 295 | 180 | ||
| 65 | 290 | 380 | 420 | 220 | ||
| 80 | 310 | 413 | 460 | 280 | ||
| 100 | 350 | 466 | 520 | 300 | ||
| 125 | 400 | 540 | 620 | 350 | ||
| 150 | 480 | 623 | 710 | 400 | ||
| 200 | 495 | 687 | 825 | 450 | ||
| 250 | 622 | 782 | 915 | 500 | ||
| 300 | 698 | 914 | 1080 | 550 | ||
| 350 | 787 | 968 | 1150 | 680 | ||
| 400 | 914 | 1037 | 1250 | 680 | ||

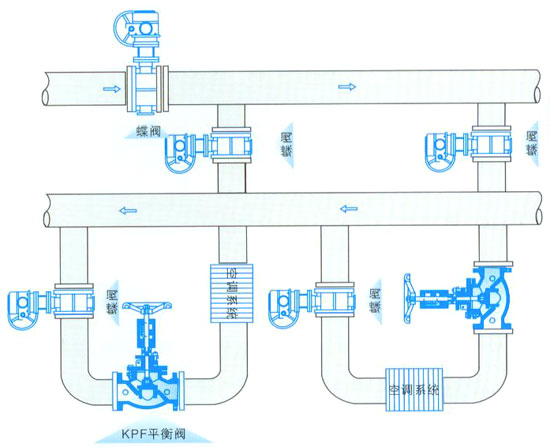

KPF大連式平衡閥安裝示意圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【KPF大連式平衡閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
